産品介紹:

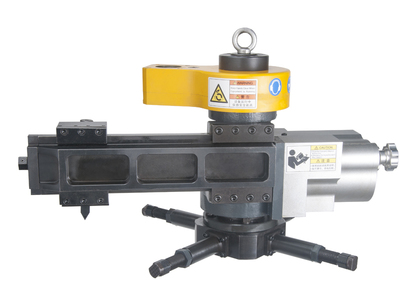

I系列內漲式法蘭端面加工機(内漲式坡口機,法蘭加工機),法蘭内徑安裝,針對法蘭面,水紋線,密封槽加工而設計研發,采用直線和滾珠螺杆技術,設備整體采用模塊化設計理念,每一個環節的設計均以現場加工爲出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接,安裝搶修工程,爲現場施工提高的生産效率。
産品特點:
1、内漲式牢固的結構安裝,可加工管道或各類法蘭;
2、自動進刀,加工進給量可調,加工品質高;
3、在線安裝、同心度、平面度易于調節,高剛性支撐,保證加工精度;
4、進刀座角度可調,滿足各類法蘭加工,如八角墊環、槽加工;
5、軸向、徑向進刀均可自由調整、控制;
6、壓腳模塊化設計,可進行組合、變換;可實現自動連續進給,保證加工精度。
技術參數:
型号規格 | 電動 | / | I-1020 | I-1420 | I-1900 |
氣動 | I-610 | I-1020 | I-1420 | I-1900 |
數控 | I-610 | I-1020 | I-1420 | I-1900 |
液壓 | I-610 | I-1020 | I-1420 | I-1900 |
加工範圍 | 裝夾範圍mm | 200-550 | 400-1020 | 400-1420 | 800-2032 |
加工範圍mm | 200-610 | 400-1020 | 400-1420 | 1140-1900 |
刀盤轉速rpm | 10-30 | 10-24 | 10-24 | 10-24 |
徑向自動進刀檔位 | 0.06-0.12-0.15 0.30-0.24-0.48 | 0.06-0.12-0.15 0.30-0.24-0.48 | 0.06-0.12-0.15 0.30-0.24-0.48 | 0.06-0.12-0.15 0.30-0.24-0.48 |
軸向手動自動進刀mm | 40 | 40 | 40 | 40 |
驅動參數:
電動式:功率1.5KW 50HZ 220V
氣動式:流量壓力1500-3000L/min@0.63-0.8Mpa
數控式:功率2.0KW-3.0KW 50HZ 380V
液壓式:壓力13Mpa 28L/min 7.5KW 50HZ 380V 扭矩380N.M

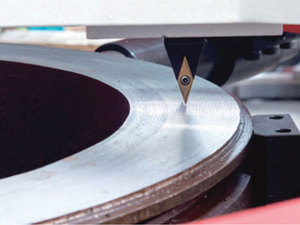

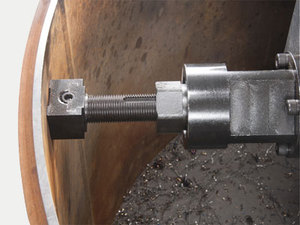

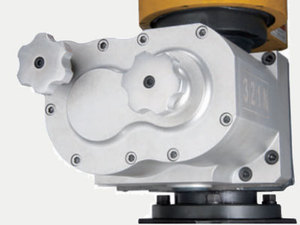

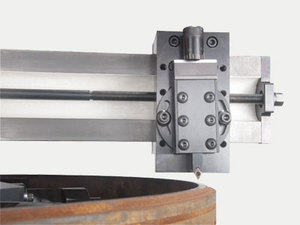

細節展示:
