産品介紹:

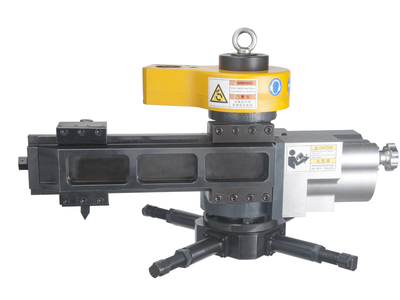

内漲式法蘭端面加工機,采用内徑安裝,是針對于法蘭面、水紋線、密封槽加工而設計研發的一款産品。法蘭加工機采用直線和滾珠螺杆技術,設備整體采用分模塊化設計理念,每一個環節的設計均以現場加工爲出發點。廣泛應用于石油、化工、天然氣、核電等行業的法蘭聯接,安裝搶修工程,爲現場施工提供了方便,提高了生産效率。
産品特點:
1、設備主體采用航空鋁制造,重量輕,強度穩定性高;
2、固定方式采用内卡式多爪支撐、帶有平衡塊微調功能;
3、高精蜜的機械傳動機構确保機器水平、倒置、垂直安裝;
4、模塊化設計理念,可實現快速安裝、拆卸,滿足多種加工環境;
5、配備空氣壓力調節閥,操作方便。
技術參數:
型号規格 | 電動 | / | I-1020-Ⅱ | I-1420-Ⅱ |
氣動 | I-610-Ⅱ | I-1020-Ⅱ | I-1420-Ⅱ |
數控 | I-610-Ⅱ | I-1020-Ⅱ | I-1420-Ⅱ |
液壓 | I-610-Ⅱ | I-1020-Ⅱ | I-1420-Ⅱ |
加工範圍 | 裝夾範圍mm | 50-550 | 200-820 | 320-1400 |
加工範圍mm | 200-610 | 400-1020 | 400-1420 |
刀盤轉速rpm | 10-30 | 10-24 | 10-24 |
徑向自動進刀檔位 | 0.06-0.23 0.16-0.64 | 0.14-0.22-0.54 0.17-0.27-0.65 | 0.13-0.20-0.50 0.16-0.24-0.59 |
軸向自動進刀mm | 手動 | 0.05-0.07-0.18 | 0.03-0.05-0.11 |
額定功率KW | 僅配氣動 | 2.0 | 2.0 |
驅動參數:
電動式:功率2.0KW 50HZ 220V
氣動式:壓力1500-3000L/min@0.63-0.8Mpa
數控式:功率2.0KW-3.0KW 50HZ 380V
液壓式:壓力13Mpa 28L/min 7.5KW 50HZ 380V 扭矩380N.M

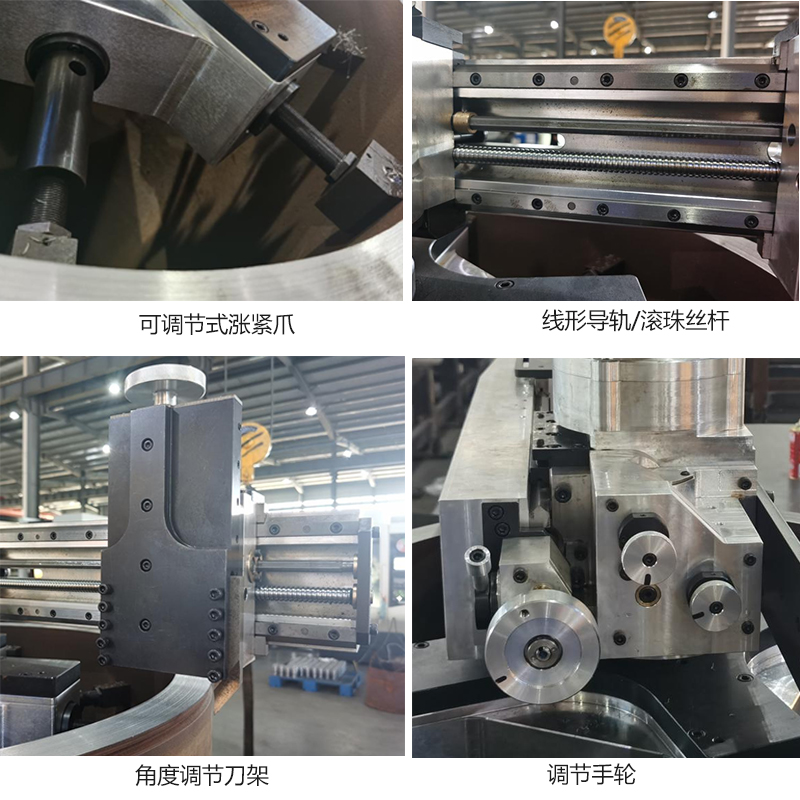

産品細節:
